Как работает автомобильный комплект Arduino?
Вы подключаете провода, загружаете код, щелкаете переключателем -, и ничего не происходит. Или еще хуже: ваша машина кружится по кругу, постоянно поворачивает влево или движется в течение трех секунд, прежде чем заглохнуть. Звучит знакомо?
Вот то, о чем вам не расскажут большинство автомобильных руководств по Arduino:волшебство не в самом наборе -, а в понимании сигнальной цепи, которая превращает цифровые команды в физическое движение.Когда я впервые построил автомобиль на Arduino, я потратил два утомительных часа на поиск неисправностей, почему одно колесо вращается быстрее другого. Ответ? Падение напряжения на 2 В, о существовании которого я не знал. Этой детали не было ни в одном описании продукта.
Автомобильные комплекты Arduino имеют трехуровневую-архитектуру:микроконтроллер Arduino действует как мозг, принимающий решения, драйвер двигателя преобразует эти решения в электрические сигналы, достаточно сильные для питания двигателей., и двигатели постоянного тока преобразуют эту электрическую энергию во вращение.. Думайте об этом как о цепочке команд: ваш код отдает приказы (Arduino), переводчик усиливает сообщение (драйвер двигателя), а рабочие выполняют задачу (двигатели). Разорвите любое звено, и вся система выйдет из строя.
Сигнальное путешествие: от кода к движению
Посмотрите, как движется автомобиль Arduino, и вы станете свидетелем сложного танца между программным и аппаратным обеспечением, происходящего тысячи раз в секунду.
Arduino: лицо, принимающее решения
Микроконтроллер Arduino -, обычно UNO R3 -, лежит в основе каждого автомобильного комплекта. Этот 16-мегагерцовый процессор выполняет загруженный код в непрерывном цикле, считывая входные сигналы датчиков и отправляя команды подключенным компонентам через 14 цифровых и 6 аналоговых контактов.
Когда вы пишете digitalWrite(motorPin, HIGH), вот что на самом деле происходит: чип ATmega328P Arduino переключает этот вывод с 0 В на 5 В примерно за 62,5 наносекунд. Это изменение напряжения создает цифровой сигнал -, по сути, очень быстрый переключатель включения/выключения. Но вот в чем загвоздка:Контакты Arduino могут безопасно обеспечивать ток только 20-40 миллиампер (мА).. Типичному двигателю постоянного тока требуется ток 200-500 мА. Подключить двигатель напрямую к контакту Arduino — это все равно, что просить садовый шланг наполнить олимпийский бассейн — оборудование будет перегружено и потенциально может сгореть.
Рынок совместимости с Arduino достиг 815,3 миллиона долларов в 2025 году и, по прогнозам, вырастет до 1598,9 миллиона долларов к 2032 году, в основном за счет внедрения в сфере образования. Тем не менее, большинство новичков не понимают этого текущего ограничения до тех пор, пока не повредят свою первую доску.
Драйвер двигателя: усилитель мощности
Именно здесь драйвер двигателя L298N входит в - и здесь начинается большая путаница. L298N действует как управляемый шлюз между сигналами Arduino малой-мощности и цепями двигателя-мощной мощности. Он использует схему H-моста, которая кажется сложной, но работает по удивительно простому принципу.
H-Описание архитектуры моста
Представьте себе четыре переключателя, расположенных в виде буквы H с двигателем посередине:
Переключатель 1 Переключатель 2|| +----Мотор---+|| Переключатель 3 Переключатель 4
Когда переключатели 1 и 4 замыкаются, а 2 и 3 остаются разомкнутыми, ток протекает через двигатель в одном направлении, заставляя его вращаться вперед. Переверните этот шаблон, и двигатель начнет вращаться в обратном направлении. L298N содержит два полных H-моста, позволяющих независимо управлять двумя двигателями (или одним шаговым двигателем).
L298N имеет три типа контактов, которые часто сбивают с толку новичков:
Входные контакты (IN1, IN2, IN3, IN4):Они получают НИЗКИЙ (0 В) или ВЫСОКИЙ (5 В) сигналы от вашего Arduino. Установка IN1 HIGH и IN2 LOW с помощью сигнала ШИМ, подаваемого на ENA, заставляет двигатель A вращаться вперед, а изменение этих значений на противоположное заставляет его вращаться назад. Никакой пайки, никакой сложной электроники -, только цифровая логика.
Включить контакты (ENA, ENB):Они контролируют скорость двигателя с помощью широтно-импульсной модуляции (ШИМ). Вместо того, чтобы всегда отправлять полную мощность, ШИМ быстро включает и выключает питание. При рабочем цикле 50% (в половине случаев) двигатель получает примерно половину мощности и вращается с половинной скоростью. Функция AnalogWrite() Arduino генерирует эти сигналы ШИМ со значениями от 0 (остановлено) до 255 (полная скорость).
Контакты питания (VCC, GND, VS):Здесь требования к напряжению становятся сложнее. L298N вызывает падение напряжения примерно на 2 В, то есть, если вы подключите батарею на 7 В к VS, ваши двигатели получат только 5 В. Во многих комплектах используются двигатели с напряжением 6 В, поэтому для достижения номинальной производительности двигателя на самом деле потребуется входное напряжение 8 В.
Одна особенность, которую часто упускают из виду: L298N включает в себя регулятор 5 В (включается через перемычку), который может питать Arduino от аккумулятора двигателя. Удобно, но рискованно, если ваши двигатели потребляют большой ток. - Падение напряжения во время работы двигателя может привести к отключению питания Arduino и случайному сбросу настроек.
Двигатели постоянного тока: преобразование энергии в действии
Мотор-редукторы ТТ, которые есть в большинстве автомобильных комплектов Arduino, не являются чем-то необычным, но главное в их простоте. Эти коллекторные двигатели постоянного тока содержат вращающуюся катушку (якорь), окруженную постоянными магнитами. Подайте напряжение, и катушка станет электромагнитом, последовательно притягиваясь и отталкиваясь постоянными магнитами, создавая вращение.
«TT» означает физический размер двигателя - диаметром около 25 мм. Эти двигатели обычно работают при напряжении 3-6 В и потребляют ток 200–500 мА в зависимости от нагрузки. Без передач они вращались бы со скоростью 8000+ об/мин — слишком быстро для автомобиля. Коробка передач, прикрепленная к каждому двигателю, снижает эту скорость до 200–300 об/мин, одновременно увеличивая крутящий момент, давая вашему автомобилю возможность фактически двигаться.
Соотношение напряжения-скорости
Подайте напряжение 3 В на двигатель 6 В: он работает со скоростью примерно 50 %. Питание 12 В: работает быстрее, но выделяет чрезмерное тепло и быстро изнашивается. Вот почему важно соответствие напряжения аккумулятора техническим характеристикам двигателя. Распространенной ошибкой новичков является использование батареек типа АА (1,5 В × 4=6 В), которые под нагрузкой падают до ~ 5,5 В, а затем теряют еще 2 В через L298N, в результате чего у двигателей остается всего 3,5 В -, которых едва хватает для преодоления пускового трения о ковер.
Полная сигнальная цепь в движении
Давайте проследим, что происходит при выполнении этого кода:
цифроваяЗапись(IN1, ВЫСОКИЙ); цифровая запись (ВХ2, НИЗКИЙ); аналогЗапись(ENA, 150);
Миллисекунда 0:Arduino устанавливает вывод IN1 на 5 В, IN2 на 0 В. Этот сигнал проходит через перемычку длиной около 10 см (затрачивая примерно 0,5 наносекунды при скорости, близкой к -свету) к L298N.
Миллисекунда 0,0001:Внутренние логические схемы L298N интерпретируют комбинацию IN1/IN2 как «двигатель А вперед». Он замыкает мостовые переключатели H-1 и 4, открывая переключатели 2 и 3.
Миллисекунда 0,0002:Вывод ENA получает сигнал ШИМ: 150 из 255 означает рабочий цикл ~59%. В течение следующих 490 микросекунд переключатель 1 остается замкнутым. В течение следующих 341 микросекунды он открывается. Этот цикл повторяется 490 раз в секунду (частота ШИМ Arduino по умолчанию на большинстве контактов).
Миллисекунда 1:Двигатель начинает получать всплески электрической энергии. Якорь начинает вращаться, но инерция означает, что для достижения крейсерской скорости требуется 50-200 мс. Во время этого запуска потребление тока резко возрастает до 2–3 раз превышающего нормальный рабочий ток.
Миллисекунда 200:Двигатель преодолел инерцию и стабильно вращается со скоростью ~180 об/мин (59% от номинальной скорости 6 В, равной 300 об/мин). Потребляемая мощность стабилизируется в районе 250мА.
Миллисекунда 5000:Ваш код выполняет digitalWrite(IN1, LOW); цифровая запись (ВХ2, НИЗКИЙ); остановиться. Двигатель не останавливается мгновенно, - вращательный момент удерживает его во вращении еще 50–100 мс, пока трение не рассеет кинетическую энергию.
Весь этот танец происходит с каждым мотором, с каждой долей секунды работы вашей машины. Умножьте это на два двигателя (или на четыре в комплектах 4WD), и вы начнете понимать, почему время автономной работы становится критическим.
Датчик-Цепь обратной связи: от реактивного к интеллектуальному
Базовое управление двигателем — это только основа. Автомобильные комплекты Arduino становятся «умными», когда датчики передают информацию обратно в процесс-принятия решений.
Ультразвуковое измерение расстояния
Ультразвуковой датчик HC-SR04 -, входящий в большинство современных комплектов -, работает как эхолот. Он излучает звуковой импульс частотой 40 кГц, а затем измеряет, сколько времени потребуется эху, чтобы вернуться. Звук распространяется по воздуху со скоростью 343 метра в секунду, поэтому, рассчитывая эхо, вы рассчитываете расстояние: расстояние=(echoTime × 0,0343) / 2.
Но в некоторых руководствах упоминается одна загвоздка: HC-SR04 имеет чувствительный конус с углом 15-градусов. Если ваша машина приближается к тонкому объекту (например, ножке стола) под углом, ультразвуковой импульс может полностью его не заметить. Вот почему роботы часто смещаются, пытаясь поддерживать прямую линию: небольшая разница в скорости двигателя со временем увеличивается.
Следование линии с помощью ИК-датчиков
Модули слежения за инфракрасными линиями-состоят из двух компонентов: ИК-светодиода, излучающего невидимый свет, и фототранзистора, обнаруживающего отраженный свет. Темные поверхности поглощают больше ИК-излучения, чем светлые. Установив под автомобилем 3-5 таких датчиков и считав их значения, вы сможете определить:
Все датчики не горят: машина на линии
Левые датчики не горят, правые датчики светятся: автомобиль заносит вправо, поверните налево, чтобы исправить ситуацию.
Загораются все датчики: машина полностью потеряла линию, выполните поиск по шаблону.
Диапазон обнаружения датчика требует тщательной калибровки с использованием регулируемого потенциометра -, слишком чувствительного, и они срабатывают при небольших тенях, слишком нечувствительного, и они не могут обнаружить линию. Этот этап калибровки опущен во многих кратких-руководствах по началу работы, что приводит к разочарованию, когда режим-следования по строке не работает.
Задача интеграции
Вот где все становится интереснее:датчики и двигатели должны разделить внимание Arduino. Цикл вашего кода обычно выглядит так:
1. Считывание ультразвукового датчика (26 мс) 2. Обработка данных датчика (1 мс) 3. Отправка команд двигателя (0,1 мс) 4. Повторение
Каждое ультразвуковое считывание занимает около 26 миллисекунд, потому что вам нужно дождаться, пока звуковой импульс пройдет и вернется. Во время этого ожидания ваши двигатели продолжают выполнять свою последнюю команду. Если в течение этих 26 мс внезапно появится препятствие, ваш автомобиль может разбиться до того, как его обнаружит следующее показание датчика.
В расширенном коде используется программирование,-управляемое прерываниями, для асинхронной обработки датчиков, но в большинстве наборов для начинающих используется более простой последовательный код. Это объясняет, почему автомобили Arduino иногда реагируют с задержкой -, которую они на самом деле не "видят" в-режиме реального времени.
Управление питанием: невидимая задача
Математика жестока: каждый двигатель потребляет ~250 мА, Arduino потребляет ~50 мА, датчики потребляют ~30 мА. Автомобиль с 4 двигателями потребляет в общей сложности ~1080 мА. Стандартные аккумуляторные блоки 6 В (4 батарейки типа АА) обеспечивают емкость ~2500 мАч. Теоретическое время выполнения: 2,3 часа.
Реальность? Большинству строителей на это уходит 45–90 минут. Почему такое несоответствие?
Падение напряжения под нагрузкой:Напряжение батарей типа АА падает с 1,5 В (свежие) до 1,2 В (под нагрузкой). Это 4,8 В вместо 6 В без учета потерь.
L298N Неэффективность:Падение напряжения 2 В у L298N тратит энергию в виде тепла, снижая эффективное напряжение на двигателях и разряжая батарею.
Пусковой ток:Каждый раз, когда двигатели запускаются из остановленного состояния, они кратковременно потребляют ток, в 2–3 раза превышающий нормальный. Код обхода препятствий, который постоянно останавливается и запускается, разряжает аккумуляторы быстрее, чем постоянное движение.
Химический состав батареи имеет значение:NiMH аккумуляторы типа АА обеспечивают номинальное напряжение 1,2 В, что означает 4 ×=4.8 В. После падения L298N двигатели получают всего 2,8 В -, которых едва хватает для движения. Щелочные АА начинаются с напряжения 1,5 В, но не перезаряжаются. Вот почему многие опытные строители переходят на LiPo-аккумуляторы напряжением 7,4 В -, более высокое напряжение компенсирует падения напряжения, сохраняя при этом характеристики двигателя.
Решение, которое многие упускают из виду: используйте портативные блоки питания вместо держателей для батарей. Блоки питания поддерживают стабильное выходное напряжение 5 В благодаря внутренней регулировке, обеспечивают удобство перезарядки через USB-и часто имеют емкость 2000–10 000 мАч для увеличения времени работы.
Подводные камни сборки, о которых вас никто не предупреждает
Стандартные комплекты часто имеют монтажные отверстия, которые не совпадают с отверстиями компонентов, что требует сверления. Это не проблема качества, - это связано с тем, что эти шасси массово-производятся для нескольких конфигураций двигателей. «Универсальный» подход означает, что ничто не подходит идеально «из коробки».
Натяжение при монтаже двигателя:Если слишком сильно затянуть кронштейны двигателя, пластик треснет. Если они слишком ослаблены, двигатели вибрируют, что приводит к усталости и поломке проводов. Лучшее место — «удобно, но не напрягающе».
Трение колес:Дешевые колеса часто имеют жесткие допуски на оси. Если вы слышите напряжение двигателей, но колеса едва вращаются, проблема не в электричестве -, а в механическом трении. Крошечный напильник, сглаживающий отверстие оси, меняет производительность.
Распределение веса:В комплектах 2WD с одной опорной пластиной не хватает места для компонентов, а конструкции с двумя-дисками обеспечивают лучшую поддержку и балансировку. Если ваш автомобиль поднимает передние колеса при ускорении или наклоняется назад при остановке, значит, вес перенесен слишком далеко назад. Переместите аккумулятор вперед.
Проводное управление:Перемычки кажутся удобными, пока одна из них не ослабнет вибрацией в середине-работы. Профессиональные строители используют горячий клей или застежку-липучку для фиксации компонентов, предотвращая страшный вопрос: «Почему он вдруг перестал работать?» сеанс отладки.
Программное обеспечение: где цифровое встречается с физическим
void goForward () { digitalWrite (IN1, HIGH); цифровая запись (ВХ2, НИЗКИЙ); цифровая запись (IN3, ВЫСОКИЙ); цифровая запись (IN4, НИЗКИЙ); аналоговая запись (ENA, 200); аналогЗапись(ENB, 200); }
Эта функция выглядит простой, но скрывает сложность. Оба мотора получают скорость «200» (из 255), однако машина все равно может отклониться. Почему? Допуск изготовления двигателя. Даже одинаковые двигатели имеют разницу в производительности на 5-10%. Один двигатель при значении «200» может развивать скорость 225 об/мин, а другой — 210 об/мин.
Калибровка двигателя в коде:
// Левый мотор работает на 8% быстрее, компенсируйте int leftSpeed = 200; int rightSpeed = 217; // 200 × 1,08
Методом проб и ошибок вы обнаружите уникальные калибровочные значения вашего автомобиля. Пользователи часто спрашивают, как настроить переменные скорости в коде, чтобы точно-настроить производительность.
Модель автономного поведения:
void Loop() { расстояние=MeasureDistance(); если (расстояние < 25) { стоп(); задержка(1000); идтиНазад(); задержка(300); если (случайный (0,2) == 0) {turnLeft(); } Еще { TurnRight(); } Задержка (500); } Еще {goForward(); } }
Этот код обхода препятствий демонстрирует логику if-then, которая создает «интеллектуальное» поведение: обнаружить препятствие, остановиться, повернуть назад, случайным образом выбрать направление поворота, а затем продолжить движение вперед.
Обратите внимание на функцию random()? Без него ваша машина всегда будет поворачивать в одном и том же направлении при столкновении с препятствием и потенциально может застрять в поворотах. Рандомизация создает более естественное исследовательское поведение.
Распространенные виды отказов и скрытые проблемы
«Машина крутится только кругами»
Один пользователь сообщил: «Напряжение 7,30 В, но всякий раз, когда я включаю машину, она постоянно поворачивает налево». Проблема? Один двигатель подключен задом наперед. Когда код сообщает обоим двигателям «вперед», один фактически движется назад. Решение: физически поменяйте местами провода двигателя на клеммах L298N или поменяйте местами назначения IN1/IN2 в коде.
«Двигатели вообще не двигаются»
Первый подозреваемый: неправильно установлены перемычки. L298N имеет перемычки, активирующие регулятор 5 В и подключающие контакты включения к питанию. Неправильное расположение перемычек означает, что двигатели никогда не получат сигнал включения, несмотря на правильное подключение.
«Все работает 10 секунд, потом перестает»
Напряжение аккумулятора слишком низкое. Двигатели изначально преодолевают инерцию, но длительная работа разряжает слабые батареи, напряжение которых ниже минимального рабочего напряжения L298N. Arduino может оставаться включенным (ему требуется меньший ток), пока двигатели выходят из строя.
«Одно колесо вращается намного быстрее другого»
Вы столкнулись с проблемой изменения скорости двигателя, с которой сталкиваются бесчисленные строители. Программная калибровка помогает, но если разница превышает 15-20%, возможно, у вас неисправен мотор. Производственный брак бывает, особенно у бюджетных комплектов.
«Следование по линии работает на бумаге, но не на моем полу»
ИК-датчики, откалиброванные для белой бумаги по черным линиям, не будут работать с другой текстурой поверхности. Блестящие полы отражают слишком много ИК-излучения, ворсистые ковры его рассеивают. Вам нужно будет откалибровать потенциометр для каждой поверхности.
Расширенная интеграция: за пределами базового движения
Как только ваш автомобиль начнет уверенно двигаться и избегать препятствий, оставшиеся контакты и вычислительная мощность Arduino позволят вам добавить сложные функции.
Bluetooth-управление:Добавление модуля Bluetooth HC-05 или HC-08 позволит вам управлять автомобилем из приложения для смартфона. Модуль подключается к последовательным контактам Arduino и преобразует команды приложения в простые последовательные коды, которые интерпретирует ваш Arduino.
Энкодеры скорости:Оптические энкодеры, установленные на валах двигателей, подсчитывают обороты, позволяя точно измерять пройденное расстояние и скорость. Это обеспечивает управление по замкнутому-контуру, при котором Arduino автоматически компенсирует отставание одного двигателя.

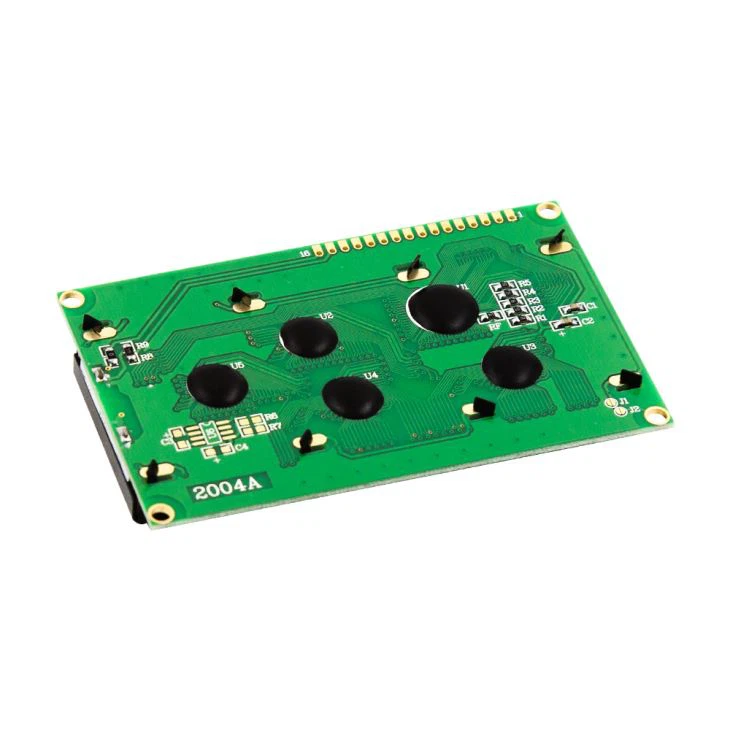

Отображение обратной связи:На ЖК-экранах отображается ценная отладочная информация, такая как показания датчиков и текущий режим, необходимая для настройки и устранения неполадок без подключения к компьютеру.
GPS-навигация по маршрутным точкам:Опытные строители интегрируют модули GPS, датчики компаса (например, MPU-6050) и сложные алгоритмы навигации. Один строитель создал автономное транспортное средство, которое успешно перемещалось по пяти точкам GPS на улицах района общей протяженностью 300 метров.
Реальность и разрыв в ожиданиях
В 2024 году рынок Arduino-совместимых устройств достиг 5,2 миллиона проданных единиц, при этом образовательный сегмент занял 45% доли рынка. Тем не менее, дискуссии на форуме выявляют последовательную закономерность:большинство покупателей недооценивают кривую обучения.
Новички часто пишут: «Я не понимаю проводку в большинстве уроков». Это не потому, что они некомпетентны -, а потому, что большинство гидов пропускают вопрос «почему», чтобы сразу перейти к «как». Понимание цепочки сигналов, требований к току и перепадов напряжения превращает автомобиль Arduino из запутанного набора деталей в логическую систему.
Добиваются успеха не те производители, которые обладают предварительными знаниями в области электроники. Это те, кто занимается систематической отладкой:
Перед сборкой проверьте каждый компонент индивидуально (двигатели, датчики, Arduino).
Используйте мультиметр для проверки напряжения на каждом этапе.
Добавьте инструкции отладки Serial.print() для наблюдения за выполнением кода.
Изменяйте одну переменную за раз при устранении неполадок
Что это значит для вашего проекта
Автомобильный комплект Arduino работает путем объединения трех подсистем: вычислительной логики Arduino, усиления мощности драйвера двигателя и преобразования энергии двигателей постоянного тока.Ключевой вывод заключается в том, что каждый компонент имеет определенные ограничения, которые необходимо учитывать.Превысьте текущую мощность Arduino, игнорируйте падение напряжения L298N или несоответствуйте напряжение батареи характеристикам двигателя, и вы столкнетесь с загадочными сбоями, которые не поддаются быстрому устранению.
Красивая часть? Как только вы поймете эти принципы, они будут применяться в каждом проекте робототехники. Водитель двигателя L298N, управляющий вашим автомобилем сегодня, завтра сможет управлять роботизированной рукой. Ультразвуковой датчик, избегающий препятствий, может измерять уровень воды в баке. Управление скоростью ШИМ становится сервопозиционированием или затемнением светодиода.
Философия Arduino — «безграничные возможности» посредством простых строительных блоков. Ваша машина — это просто одна из конфигураций этих блоков. Освойте его, и вы разблокируете набор инструментов для создания практически чего угодно.
Часто задаваемые вопросы
Могу ли я использовать батарею 12 В с автомобильным комплектом Arduino?
Да, но осторожно. При использовании двигателей с номиналом выше 12 В обеспечьте отдельное питание 5 В для логической схемы L298N, удалив перемычку регулятора. Для стандартных двигателей 6 В с аккумулятором 12 В они получат ~10 В после падения напряжения L298N -, слишком высокого для длительного использования. Двигатели будут работать быстрее, но рискуют перегреться. Лучшее решение: используйте батареи-соответствующего напряжения или понижающие-преобразователи.
Почему моя машина несколько секунд едет прямо, а затем отклоняется от курса?
Изменения скорости двигателя со временем увеличиваются, вызывая дрейф. Даже разница в скорости двигателей в 3 % создает заметное отклонение через 5-10 секунд. Решения: внедрите энкодеры скорости для управления с обратной связью, добавьте датчик компаса/гироскопа для коррекции курса или откалибруйте скорость двигателя в коде для компенсации.
В чем разница между комплектами 2WD и 4WD?
В режиме 2WD (два-привода на колеса) используются два приводных задних колеса и переднее поворотное колесо. Более простая проводка, более низкое энергопотребление, но меньшее сцепление с дорогой на ковре/траве.. 4WD (полный-привод на все четыре колеса приводит в действие все четыре колеса, обеспечивая лучшую тягу и грузоподъемность, но требует более сложной проводки и разряжает аккумуляторы примерно в 2 раза быстрее.. 4WD обеспечивает больше места для компонентов с двойной-конструкцией пластин.
Могу ли я управлять своим автомобилем Arduino, не изучая программирование?
Частично. Большинство комплектов включают предварительно-написанный пример кода для основных функций (вперед/назад, объезд препятствий, следование по линии). Вы можете загрузить эти примеры и сразу иметь работающую машину. Однако настройка поведения -, изменение углов поворота, регулировка скорости, добавление новых функций - требует понимания и изменения кода. Хорошая новость: язык программирования Arduino предназначен для новичков.
Почему мои моторы гудят, но не вращаются?
Три распространенные причины: (1) Недостаточное напряжение - проверьте заряд аккумулятора и убедитесь, что на двигатели поступает минимум 6 В. (2) Чрезмерное трение - проворачивает колеса вручную; если они жесткие, очистите/смажьте оси колес. (3) Включите контакты, не получающие питание -, убедитесь, что перемычки ENA/ENB расположены правильно или управляются ШИМ-сигналами Arduino.
Как сделать машину быстрее?
Четыре подхода: (1) Увеличить напряжение аккумулятора в пределах двигателя (например, 7,4 В LiPo вместо 6 В). (2) Увеличьте значения ШИМ в коде (с 200 до 255 для максимальной скорости). (3) Уменьшите вес - удалите ненужные компоненты. (4) Уменьшите механическое трение - убедитесь, что колеса вращаются свободно, проверьте, не перетираются ли провода. Примечание. Более высокая скорость сокращает время работы и усложняет управление.
Нужен ли мне опыт программирования для сборки автомобиля на Arduino?
Никакого предварительного опыта программирования не требуется, но ожидайте некоторого обучения. Многие строители являются новичками и успешно реализуют проекты, шаг за шагом -за-руководствами. Начните с загрузки предварительно-написанного примера кода, чтобы понять основные операции, а затем постепенно изменяйте небольшие разделы. Встроенные в Arduino IDE-примеры и множество онлайн-ресурсов делают самообучение-очень доступным.
Каково типичное время автономной работы автомобиля Arduino?
Во многом зависит от типа батареи, количества двигателей и характера использования.. 4Щелочные батареи типа АА (2500 мАч) обычно обеспечивают 45-90 минут с конфигурацией 2WD при нормальной работе.. 4WD удваивает энергопотребление, сокращая время автономной работы вдвое. Банки питания (5000-10 000 мАч) обеспечивают 3–6 часов работы для автомобилей с приводом на два колеса, а также удобство перезарядки. Литий-полимерные аккумуляторы обеспечивают наилучшее соотношение мощности и веса, но требуют осторожной зарядки/хранения.
Ваши следующие шаги
Понимание того, как работают автомобильные комплекты Arduino, является основой. Создание надежно работающего устройства требует систематической сборки и методичной отладки. Если вы только начинаете, выберите комплект с четкой документацией и поддержкой сообщества (популярными являются ELEGOO и OSOYOO). Если вы устраняете неполадки в существующей сборке, пройдите по цепочке сигналов в обратном направлении: проверьте работу двигателя напрямую, затем протестируйте L298N, затем проверьте выходы Arduino.
В тот момент, когда ваш код успешно загружен, светодиоды оживают, двигатели жужжат, а колеса вращаются -, вы перевели абстрактную логику в физическую реальность. Эта трансформация никогда не устареет, будь то ваша первая машина Arduino или ваш пятидесятый проект по робототехнике.
